Kombinacija hidravličnega vrtljivega drsnega obroča prenaša tekočino, električno energijo, krmilne signale in, če je pravilno določeno, podatke preko vrtljivega vmesnika. Preprečuje navijanje cevi in kablov okoli osi stroja med neprekinjenim vrtenjem ali ponavljajočim se nihanjem.
Najboljši dizajn ni samodejno najmanjša, najbolj integrirana ali najdražja možnost. Zanesljiva izbira je odvisna od šestih povezanih dejavnikov: zahtev po tekočinah, električnih zahtev, geometrije namestitve, profila gibanja, izpostavljenosti okolja in strategije vzdrževanja.
Kot prvo pravilo:
- Ocenite apopolnoma integriran dizajnko sta zaščita ohišja in majhno število zunanjih delov glavni prednostni nalogi.
- Ocenite apol{0}}integrirana zasnovako je aksialni prostor omejen, vendar električni del še vedno potrebuje razumno zmogljivost in dostop do storitev.
- Ocenite aločeno oblikovanjeko je modularna zamenjava, prilagodljivost postavitve ali zmanjšana neposredna toplotna povezava pomembnejša od minimalne dolžine.
To so smernice za preverjanje, ne fiksne uvrstitve. Število tokokrogov prek-velikosti izvrtine, konektorjev, razporeditve ležajev, hidravličnih prehodov in napeljave kablov lahko spremeni, katera konfiguracija je najbolj kompaktna ali stroškovno-učinkovita.

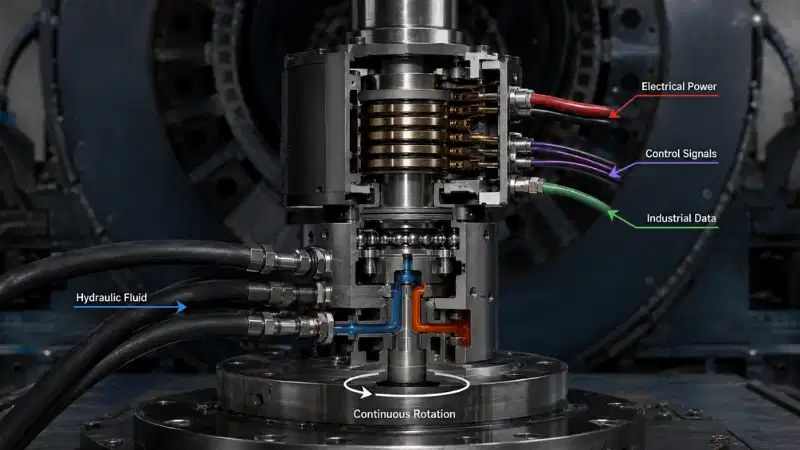

Kaj je kombinacija hidravličnega vrtljivega drsnega obroča?
Hidravlično vrtenje prenaša tekočino pod tlakom med mirujočimi in vrtečimi se komponentami stroja. Električni drsni obroč prenaša moč ali električne signale čez isto vrtljivo mejo. Kombinacija obeh ustvari en sam vrtljiv vmesnik za hidravlične in električne funkcije.
Izrazhidravlični drsni obročse včasih uporablja za celoten kombinirani sklop, čeprav je odsek-za prenos tekočine natančneje opisan kot hidravlični vrtljivi ali rotacijski spoj.
Glede na aplikacijo lahko kombinacija vsebuje:
- Hidravlično olje ali mazalni medij
- Voda, hladilna tekočina ali druge združljive tekočine
- Skozi stisnjen zrak, vakuum ali inertni plinpnevmatski drsni obroči
- AC ali DC napajanje
- Digitalni in analogni krmilni signali
- Tokokrogi kodirnika, termočlena in senzorja
- Združljivi Ethernet ali industrijski komunikacijski kanali
Nekateri sistemi uporabljajosklopi hibridnih drsnih{0}}obročevza kombiniranje več električnih funkcij s pnevmatskimi ali tekočinskimi prehodi. Uradne strani s tekočimi-in-električnimi rešitvami odDSTIinDeublinprav tako kažejo, da lahko končni paket združuje več medijev, napajanje, signale, podatke in različne ureditve kablov-izhodov.
Vendar pa prisotnost obeh tehnologij v enem ohišju ne pomeni, da je mogoče dodati vsak tokokrog ali tekočino brez nadaljnjega inženiringa. Združljivost tesnil, geometrijo prehoda, tehnologijo električnih kontaktov, zaščito, izolacijo, konektorje, ležaje in zaščito okolja je treba oceniti kot en sistem.

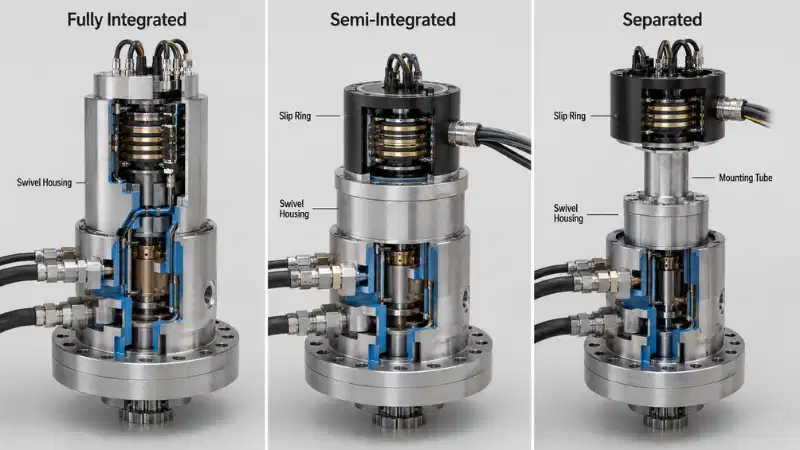

Tri glavne kombinacije konfiguracij
Trije običajni koncepti postavitve so popolnoma integrirani, pol-integrirani in ločeni. Ta klasifikacija se uporablja tudi v izvirnikuUEA primerjava kombiniranih hidravličnih vrtljivih in drsnih obročev.
| Izbirni dejavnik | Popolnoma integriran | Pol{0}}integriran | Ločeno |
|---|---|---|---|
| Osnovna postavitev | Drsni obroč je vgrajen v ali obdan z vrtljivim ohišjem. | Drsni obroč se pritrdi neposredno na vrtljivo, vendar uporablja ločen pokrov. | Drsni obroč in vrtljiva stran sta povezana s cevjo, prirobnico ali ločenim nosilcem. |
| Zaščitni potencial | Lahko zagotovi močno izhodišče za zaprt sklop. | Odvisno od električnega pokrova, kabelskih uvodnic, priključkov in tesnjenja vmesnika. | Odvisno od ohišja neodvisnega drsnega obroča in povezovalnih vmesnikov. |
| Aksialna dolžina | Lahko je kompakten, ko električni del ostane vodljiv. | Pogosto uporaben tam, kjer je višina omejena in je potrebnih več krogov. | Običajno potrebuje več aksialnega prostora zaradi povezovalne strukture. |
| Električna fleksibilnost | Lahko postane manj ekonomičen, ko se električni sklop poveča. | Lahko uravnoteži zmogljivost vezja in kompaktno embalažo. | Ponuja močno modularnost za večje ali neodvisno izbrane drsne obroče. |
| Dostop za vzdrževanje | Morda bo potrebno usklajeno razstavljanje. | Električni del je lahko dostopen brez odpiranja hidravličnega dela. | Oba dela je mogoče pogosto pregledati ali zamenjati neodvisno. |
| Toplotno razmerje | Hidravlični in električni del sta tesno povezana. | Sekcije ostanejo tesno nameščene. | Fizična ločitev lahko zmanjša neposredni prenos toplote, odvisno od namestitve. |
| Najboljše začetno prileganje | Robusten, zaprt stroj | Mešani-funkcionalni sistemi-z omejenim prostorom | Servisni in modularni sistemi |
Primerjavo je treba uporabiti za ustvarjanje ožjega izbora. Ne sme nadomestiti pregleda celotnih pogojev delovanja.

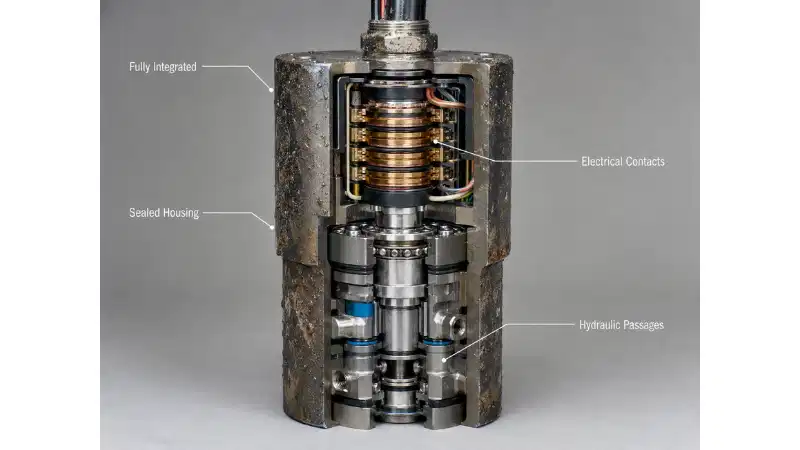

Popolnoma integriran dizajn
Pri popolnoma integrirani zasnovi je drsni obroč nameščen znotraj hidravlične vrtljive konstrukcije ali neposredno obdan z njo. Zunanji sklop je lahko videti kot ena hidravlična enota z električnimi kabli ali konektorji, ki izstopajo iz ohišja.
Ta ureditev si zasluži zgodnjo obravnavo, ko je enota izpostavljena blatu, ostankom, vodi, mehanskim udarcem ali drugim pogojem, zaradi katerih je neodvisno električno ohišje težko zaščititi. Prav tako lahko zmanjša število zunanjih cevi, prirobnic, pokrovov in montažnih vmesnikov.
Kompromis-se pojavi, ko električni del raste. Več tokokrogov, večje nazivne vrednosti toka, zaščitne pregrade, ethernetni kanali ali zahtevana skoznja-vrtina lahko povečajo dolžino ali premer električnega sklada. Na tej točki lahko zapiranje vsega v eno hidravlično ohišje povzroči dodatne inženirske napore in zaplete dostop.
Kadar zasnova zahteva jasno osrednjo odprtino za gred, kabelski snop ali drugo komponento stroja, primerjajte integriran koncept z razpoložljivimdrsni obroči skozi-luknjepreden se posvetite arhitekturi ohišja.
Pol-integrirana zasnova
Pol-integrirana enota namesti drsni obroč neposredno na hidravlično nihalo, vendar ga ščiti z ločenim električnim pokrovom. Odstranitev dolge povezovalne cevi lahko zmanjša aksialno višino, hkrati pa omogoči električnemu delu uporabo bolj običajne konstrukcije drsnega obroča.
To konfiguracijo je pogosto vredno oceniti, ko:
- Razpoložljiva višina namestitve je omejena.
- Zahtevano število vezij je težko zapakirati v popolnoma integrirano ohišje.
- Drsni obroč mora ostati blizu vrtljivega elementa.
- Tehniki potrebujejo dostop do električnega dela brez motenj hidravličnih vodov.
- Ločen pokrov lahko izpolni okoljske zahteve.
Prevleka sama po sebi ne določa zaščite. Kabelske uvodnice, tesnila konektorjev, spoji pokrovov, drenaža, nadzor kondenzacije in vmesnik med-in-pokrovom lahko postanejo dejanske šibke točke.
Prav tako je treba zgodaj določiti smer izhoda kabla. Primeri integriranih rešitev družbe Deublin prikazujejo tako aksialne kot radialne izhode kablov. Katera koli ureditev lahko deluje, vendar lahko pozna sprememba povzroči motnje pri hidravličnih priključkih, polmerih krivin cevi, varovalih, pritrdilnih elementih ali servisnih orodjih.
Ločeno oblikovanje
V ločeni konfiguraciji ostaneta drsni obroč in hidravlični vrtilec različna modula, povezana z montažno cevjo, prirobnico ali nosilno strukturo. Primerenločen drsni obročzato je mogoče izbrati z večjo neodvisnostjo od hidravličnega ohišja.
Ločena postavitev običajno zahteva več delov in več aksialnega prostora. V zameno lahko poenostavi vizualni pregled, omogoči neodvisno zamenjavo komponent in zagotovi več svobode pri pozicioniranju električnega dela stran od vročih hidravličnih komponent ali bližnjih ovir.
Fizična ločitev lahko zmanjša neposredno termično sklopitev, vendar ne zagotavlja nižje temperature drsnega obroča. Rezultat je še vedno odvisen od temperature hidravlične tekočine, električnega toka, trenja tesnil, pretoka zraka v okolici, okoliških virov toplote in toplotne poti skozi montažno strukturo.
Ločena postavitev je še posebej uporabna, kadar standardni moduli že izpolnjujejo večino zahtev. Če prehodov, električnih tokokrogov, montažnih vmesnikov ali ohišij ni mogoče doseči z obstoječimi izdelki, se premaknite naprilagojeno inženirstvo drsnih obročevšele po identifikaciji specifične omejitve, ki jo mora rešiti dizajn po meri.

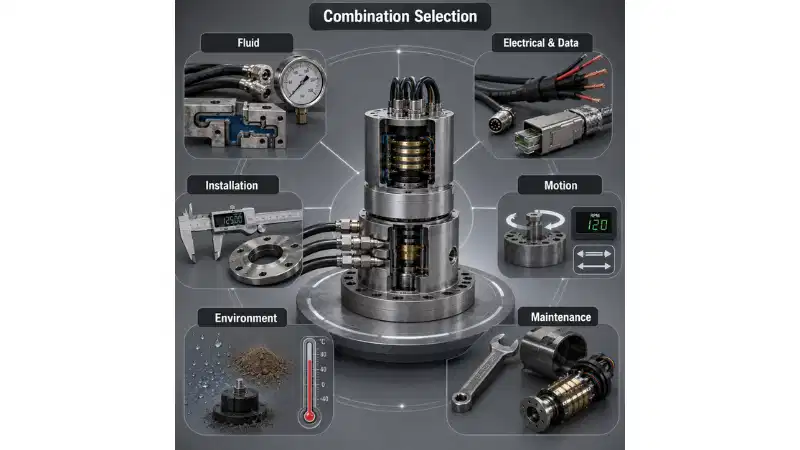

Še-faktorski izbirni okvir inženiringa
1. Določite zahteve za tekočino
Začnite z razporedom prehodov in ne s splošno izjavo, kot je "hidravlični servis". Za vsak odlomek zabeležite:
- Tekočina ali plin
- Normalni in maksimalni tlak
- Pričakovani skoki tlaka
- Najnižja in najvišja temperatura
- Zahtevani pretok
- Velikost vrat in vrsta povezave
- Ali prehodi delujejo hkrati
- Ali morajo različni mediji ostati izolirani
- Omejitve materiala ali tesnila
- Čistost tekočine in pogoji kontaminacije
Pretok in velikost vrat nista zamenljiva. Priključek se lahko prilega cevi, medtem ko notranji prehod še vedno ustvarja čezmeren padec tlaka ali toploto. Premer prehoda, dolžina prehoda, viskoznost tekočine, rotacijska geometrija in dovoljena izguba tlaka je treba ovrednotiti skupaj.
Mešani{0}}medijski sistemi potrebujejo dodatno pozornost. Puščanje čez-priključka, ki je sprejemljivo med dvema podobnima hidravličnima krogotokoma, je lahko nesprejemljivo med hidravličnim oljem, hladilno tekočino, stisnjenim zrakom, vakuumom ali procesno tekočino.
2. Razvrstite vsako električno in podatkovno vezje
Ne predložite samo skupne vrednosti, kot je "24 krogov." Močnostni tokokrog, par termoelementov, krmilno-vezje ventila in kanal Ethernet imajo različne zahteve.
Za vsak kanal določite:
- funkcija
- AC ali DC
- Delovna napetost
- Neprekinjen tok
- Konica ali udarni tok
- Vrsta signala in frekvenčno območje
- Zahteva za zaščito ali ozemljitev
- Zahteva po izolaciji
- Prednost priključka ali letečega{0}}leada
- Dolžina kabla in smer izhoda
Strukturiranozasnova kanala z drsnim obročemločuje visoko{0}}tokovno moč, običajna krmilna vezja, nizko{1}}analogne signale in visoke{2}}komunikacijske kanale, preden je mehanska postavitev dokončana.
Za Ethernet določite vrsto omrežja in zahteve glede zmogljivosti, namesto da pišete samo "podatke". PredanGigabit Ethernet drsni obročohraniti ustrezne značilnosti prenosa preko vrtljivega vmesnika. Geometrija kabla, oklop, nadzor impedance, izbira konektorja, kontaktna tehnologija in metoda validacije so lahko pomembni.
Napajalnih in občutljivih signalov ne smete postaviti skupaj, ne da bi ocenili motnje. Navodila zastabilen prenos signalainnadzor električnega hrupalahko pomaga ugotoviti, kje je morda potrebna ločitev, oklop, ozemljitev ali drugačna razporeditev kontaktov.
3. Preglejte celotno namestitveno ovojnico
Največji premer in dolžina sta potrebna, vendar nista dovolj. Preglejte sklop v modelu stroja z vsemi vključenimi cevmi, priključki, pritrdilnimi elementi, zavoji kablov, ščitniki in servisnimi orodji.
Potrdi:
- Največji zunanji premer in skupna dolžina
- Zahtevana sredinska skoznja-izvrtina
- Fiksne in vrtljive montažne površine
- Orientacija hidravličnega priključka
- Aksialni ali radialni izhod kabla
- Odmik konektorja
- Radij krivine cevi in kabla
- Mesto zadrževanja navora
- Dostop do orodja
- Montažna in demontažna pot
- Bližnji viri toplote in gibljivi deli
Kombinacija se lahko prilega znotraj nominalne ovojnice, vendar je še vedno ni mogoče namestiti, ker priključka ni mogoče vstaviti, ključa ni mogoče doseči vrat ali električnega pokrova ni mogoče odstraniti, ne da bi odklopili hidravlične cevi.
Ugotovite tudi, ali se od kombinirane enote pričakuje, da podpira zunanje radialne, aksialne ali momentne obremenitve. Rotacijske spojke ali drsnega obroča ne bi smeli obravnavati kot konstrukcijski ležaj, razen če je izbrani izdelek posebej zasnovan in ocenjen za to funkcijo.
4. Opišite profil gibanja
Največja vrtilna hitrost je le en del delovnega cikla. Dobavitelj mora vedeti tudi, kako se stroj premika med običajnim delovanjem.
- Normalna in največja hitrost
- Neprekinjeno, občasno ali nihajoče gibanje
- Enosmerno- ali dvosmerno vrtenje
- Pogostost preobratov
- Pospeševanje in zaviranje
- Čas, ki se vrti, v primerjavi s časom, ki miruje
- Obratovalne ure na dan
- Pričakovana življenjska doba
- Udarci in vibracije na mestu namestitve
Neprekinjeno vrteči se stroj in indeksirna miza imata lahko enake največje vrtljaje na minuto, vendar zahtevata različne pogoje obrabe, toplote, kablov in ležajev. Ponavljajoča se obračanja lahko tudi drugače vplivajo na kontaktno obnašanje in zadrževanje navora kot enakomerno eno-smerno vrtenje.
5. Določite dejansko okolje
Opis, kot je "na prostem", je preširok. Navedite, ali je enota izpostavljena drobnemu prahu, blatu, dežju, stoječi vodi, visoko{1}}tlačnemu pranju, solnemu pršilu, jedkim kemikalijam, kondenzaciji, nizkim temperaturam, hidravlični kontaminaciji, mehanskim udarcem ali neposredni sončni svetlobi.
Kovinsko ohišje, ki je videti robustno, nima samodejno preverjene stopnje vdora. Preglejte pomendrsni obroč IP ocenein uporabite uradnostandard IEC 60529kadar je s pogodbo zahtevana določena stopnja zaščite.
Okoljska tveganja se redko pojavijo sama. Vlaga se lahko kombinira s temperaturnimi cikli, da ustvari kondenzacijo. Prah se lahko združi z oljem in tvori prevodno ali abrazivno onesnaženje. Vibracije lahko zrahljajo že tako slabo podprt konektor. Ločen vodnik zaokoljski dejavniki, ki vplivajo na drsne obročelahko podpira ta del pregleda aplikacije.
6. Določite prednostne naloge vzdrževanja in življenjskega cikla
Najnižja nakupna cena ne povzroči vedno najnižjih stroškov življenjskega cikla. Pred izbiro arhitekture se odločite, kako bo sklop pregledan in zamenjan.
vprašaj:
- Ali je mogoče drsni obroč odstraniti brez odpiranja hidravličnih cevi?
- Ali je mogoče hidravlični del zamenjati neodvisno?
- Katere komponente so pričakovani obrabni elementi?
- Ali bo storitev opravljena na terenu ali v delavnici?
- Koliko časa izpadov je sprejemljivo?
- Ali so potrebni nadomestni moduli ali založeni rezervni deli?
- Ali bodo prihodnje različice strojev potrebovale več vezij ali prehodov?
- Ali projekt upravičuje ovojnico po meri?
Spremenjen standardni izdelek je pogosto bolj zaželen, če lahko izpolni pogoje delovanja samo s spremembami konektorja, kabla, prirobnice ali prehoda. Preglejte praktične razlike medstandardni in prilagojeni drsni obročipreden plačate za popolnoma nov dizajn.
Ilustrativni primer izbire
Naslednji primer je hipotetičen in je namenjen prikazu postopka odločanja, ne pa podajanju resničnega izdelka.
Predpostavimo, da zunanji mobilni stroj zahteva:
- Štirje hidravlični prehodi
- Štiriindvajset-električnih vezij
- En kodirni kanal
- Ena povezava Gigabit Ethernet
- Omejena aksialna višina namestitve
- Izpostavljenost dežju, blatu, vibracijam in občasnemu izpiranju
- Zamenjava električnega dela na terenu brez praznjenja hidravličnega sistema
Popolnoma integrirana enota ponuja privlačno zaprto embalažo, vendar bi lahko bila zaradi sorazmerno velikih električnih potreb in potrebe po neodvisnem električnem servisu manj praktična. Ločena razporeditev izboljša uporabnost, vendar lahko preseže razpoložljivo aksialno višino.
Prvi kandidat bi bil torej zaščiten pol{0}}integrirani dizajn. Ta ugotovitev ni dokončna. Inženirski pregled bi moral še vedno potrditi:
- Ali lahko pokrov in kabelski vmesniki ustrezajo zahtevani okoljski oceni
- Ali je moč, kodirnik in kanale Ethernet mogoče ustrezno ločiti
- Ali izbrani sklop drsnih obročev ustreza razpoložljivemu premeru in višini
- Ali hidravlični prehodi izpolnjujejo zahteve glede pretoka in{0}}padca tlaka
- Ali konektorji, vrata in servisna orodja ostanejo dostopni
- Ali udarci, vibracije in zunanje obremenitve zahtevajo dodatno podporo
Vrednost primera ni v tem, da je pol-integrirano univerzalno boljše. Prikazuje, kako lahko varstvo okolja, kompleksnost vezja, prostor in vzdrževanje kažejo v različne smeri in jih je treba reševati skupaj.
Pogoste napake pri izbiri in njihove posledice
Uporaba samo največjega pritiska
Možna posledica:Enota ustreza nazivnemu tlaku, vendar ne izpolnjuje zahtev glede pretoka, temperature, združljivosti tesnil, kontaminacije, hitrosti ali električnih zahtev.
Raje preveri:Preglejte tlak skupaj z medijem, temperaturo, pretokom, geometrijo prehoda, tlačnimi skoki in delovnim ciklom.
Podajanje samo skupnega števila krogov
Možna posledica:Visoko{0}}tokovna vezja, nizko{1}}nivojski signali in podatkovni kanali so pakirani brez ustrezne izolacije ali zaščite.
Raje preveri:Predložite razpored tokokrogov, ki opredeljuje funkcijo, napetost, tok, vrsto signala, oklop in konektor za vsak kanal.
Izbira najmanjšega paketa
Možna posledica:Konektorjev ni mogoče doseči, kabli so pretesni, toplota je koncentrirana ali električnega dela ni mogoče servisirati.
Raje preveri:Preglejte namestitev in odstranitev v modelu stroja, ne le v skici dobavitelja.
Ob predpostavki, da je popolna integracija vedno bolj zanesljiva
Možna posledica:Izbrano je kompleksno integrirano ohišje, čeprav stroj že zagotavlja zaščito in bi bilo neodvisno servisiranje dragocenejše.
Raje preveri:Ugotovite določen problem izpostavljenosti ali pakiranja, ki naj bi ga rešila integracija.
Obravnava hidravličnega in električnega dela kot ločenih nakupov
Možna posledica:Izbrani deli so v konfliktu pri vgradnji, skozi-izvrtino, nosilni podpori, napeljavi kablov, toplotnem obnašanju ali tesnjenju zaradi okolja.
Raje preveri:Preglejte celotno kombinacijo kot en rotirajoči mehanski, tekočinski in električni sistem.
Ignoriranje navodil za namestitev do faze prototipa
Možna posledica:Nepravilna poravnava, nepodprta teža, neustrezna omejitev navora ali obremenitev konektorja skrajša življenjsko dobo.
Raje preveri:Vključite dobaviteljevenavodila za namestitevv zasnovo stroja in pregled prototipa.
Kaj vključiti v RFQ
Informacije o tekočini
- Število prehodov
- Srednje v vsakem prehodu
- Normalni in maksimalni tlak
- Tlačne konice
- Temperaturno območje
- Potreben pretok
- Velikost in vrsta vrat
- Omejitve tesnila ali materiala
- Zahteve glede puščanja in navzkrižne{0}}izolacije vrat
Električne informacije
- Celoten urnik kroga
- Napetost in tok za vsako vezje
- Konica ali udarni tok
- Vrste signala in komunikacije
- Zahteve za zaščito in ozemljitev
- Prednost priključka ali letečega{0}}leada
- Dolžina kabla in smer izhoda
- Kodirnik, termočlen, koaksialni, ethernetni, optični ali drugi posebni kanali
Mehanske informacije in informacije o gibanju
- Največji premer in dolžina
- Zahtevana skozi-vrtino
- Montažna risba ali 3D model
- Fiksni in vrtljivi vmesniki
- Usmerjenost vrat in kabla
- Normalna in največja hitrost
- Spremembe smeri in pospešek
- Udarci, vibracije in zunanje obremenitve
- Metoda zadrževanja navora
- Dostop za montažo in vzdrževanje
Informacije o okolju in projektu
- Notranja ali zunanja montaža
- Prah, voda, blato, korozija, izpiranje ali izpostavljenost kemikalijam
- Temperatura okolja in nevarnost kondenzacije
- Zahtevana ocena IP, testiranje ali industrijski certifikat
- Prototip in načrt proizvodnje
- Pričakovana letna količina
- Pričakovanja glede-nadomestnih delov in storitev
- Prednost standardne, spremenjene-standardne konstrukcije ali konstrukcije po meri
Kaj mora dobavitelj še preveriti
Izbirni vodnik lahko organizira zahteve in identificira verjetno arhitekturo. Ne more nadomestiti tehničnega preverjanja,-specifičnega za izdelek.
Proizvajalec mora potrditi:
- Velikost prehoda, zmogljivost pretoka in padec tlaka
- Združljivost tesnila in materiala
- Dovoljeno puščanje in izolacija prehoda
- Zahteve glede obremenitev ležajev, poravnave in navora
- Električna kontaktna tehnika in dvig temperature
- Celovitost signala, preslušavanje in zmogljivost Etherneta
- Okoljska ocena in validacijska metoda
- Pričakovane zahteve po vzdrževanju
- Uporabni prototipi in sprejemni testi
Zahtevajte dokumentirane omejitve, namesto da domnevate, da ima podoben-izdelek enak pritisk, hitrost, okolje ali podatkovno zmogljivost.
pogosta vprašanja
V: Kateri je najboljši kabel za sončne celice?
O: Za enosmerno stran fotonapetostnega sistema uporabite sončni enosmerni kabel ali fotonapetostno žico z oznako PV-, ki ustreza zahtevani napetosti, temperaturi, odpornosti na UV žarke in ima certifikat za projektni trg.
V: Kakšno velikost solarnega kabla naj uporabim?
O: Velikost kabla je odvisna od toka, padca napetosti, dolžine poti, materiala prevodnika, temperature okolice, združevanja in načina namestitve. Ne izbirajte velikosti kabla le po navadi.
V: Je H1Z2Z2-K boljši od PV1-F?
O: H1Z2Z2-K se pogosto uporablja v sodobnih evropskih fotonapetostnih projektih in projektih, ki temeljijo na IEC-, medtem ko se lahko PV1-F še vedno pojavlja v starejših specifikacijah ali specifikacijah, specifičnih za projekt. Boljša izbira je odvisna od standarda projekta in lokalne sprejemljivosti.
V: Kakšna je razlika med PV žico in solarnim kablom?
O: Izrazi se včasih uporabljajo ohlapno, vendar bi morali biti pri javnih naročilih vezani na standarde in zahteve trga. UL PV žica je pogosta v severnoameriških projektih, medtem ko je solarni kabel H1Z2Z2-K pogost v IEC ali evropskih specifikacijah.
V: Ali lahko uporabim običajno električno žico za sončne celice?
O: Za izpostavljena zunanja PV DC tokokroga običajna električna žica običajno ni ustrezna zamenjava, razen če načrt projekta in lokalna koda to jasno dovoljujeta. PV kabli so zasnovani za sončno svetlobo, vremenske razmere in pogoje delovanja PV.
V: Zakaj so sončni kabli pogosto rdeči in črni?
O: Rdeča in črna pomagata prepoznati polarnost enosmernega toka. Rdeča se običajno uporablja za pozitiv, črna pa za negativ, vendar morajo monterji vedno upoštevati projektne risbe, oznake in lokalno prakso.
V: Ali so solarni priključki tako pomembni kot kabel?
O: Da. Slab priključek ali slabo stiskanje lahko povzroči vročino, vdor vode ali okvaro. Vedno preverite združljivost priključkov, ocene in navodila za namestitev.
V: Ali je mogoče solarne kable zakopati pod zemljo?
O: Kabel uporabljajte pod zemljo samo, če njegova konstrukcija, plašč, zaščitna metoda in projektni standard to dovoljujejo. Nekateri kabli zahtevajo cev ali dodatno mehansko zaščito.
V: Ali solarni projekti potrebujejo komunikacijske kable?
O: Številni PV projekti potrebujejo komunikacijske kable za nadzor pretvornikov, zapisovalnike podatkov, vremenske postaje, sledilnike, alarme in sisteme SCADA. Večji projekti lahko zahtevajo bolj robustne podatkovne kable kot majhni strešni sistemi.
V: Kako lahko zmanjšam padec napetosti v solarnem kablu?
O: Padec napetosti lahko zmanjšate tako, da skrajšate kabelsko pot, povečate velikost vodnika, zmanjšate tok na kabel, kjer načrt to dopušča, ali prilagodite zasnovo sistema pod inženirskim vodstvom.
Navodila za končno izbiro
Izberite arhitekturo tako, da razrešite dejanske omejitve stroja v vrstnem redu:
- Določite vsak prehod tekočine.
- Klasificirajte vsak električni in podatkovni kanal.
- Potrdite pravo namestitveno in servisno ovojnico.
- Opišite celoten profil gibanja.
- Navedite izpostavljenost okolja in potrebno validacijo.
- Odločite se, kako bo sklop vzdrževan in zamenjan.
Ocenite popolnoma integrirano zasnovo, ko zaprta struktura z malo-delov-rešuje resnično težavo zaščite ali pakiranja. Ocenite pol-integrirano zasnovo, ko morajo biti aksialni prostor, zmogljivost tokokroga in dostop do električnega omrežja uravnoteženi. Ocenite ločeno zasnovo, ko je prednostna naloga modularnost, prilagodljivost postavitve ali neodvisna zamenjava.
Preden izberete model, pripravite razpored tekočine, razpored kroga, profil gibanja, okoljske zahteve, namestitveno risbo in pričakovanja glede vzdrževanja. Potemse obrnite na inženirsko ekipoza primerjavo standardnih, spremenjenih-standardnih možnosti in možnosti po meri z isto popolno specifikacijo.
